Indelec — молниезащита и заземление
Активные молниеприёмники ESE Prevectron® и системы заземления
Indelec (Франция) — специализированный производитель систем молниезащиты с 1965 года. Флагманская линейка Prevectron® — активные молниеприёмники ESE (Early Streamer Emission), применяемые на промышленных, инфраструктурных и коммерческих объектах более чем в 80 странах.
Продукция
Prevectron® 3
Активные молниеприёмники ESE с разным временем опережения (TS10, TS25, S40/S50/S60).
Prevectron® Connect
Модели со встроенным удалённым мониторингом состояния и фиксации разрядов.
Мачты и держатели
Мачты и крепления для установки молниеприёмников на кровле и фасаде.
Системы заземления
Заземляющие проводники, электроды и компоненты контура заземления.
Актуальный ассортимент, наличие и сроки поставки уточняйте у наших специалистов.
Применение
- Промышленные предприятия и склады
- Объекты связи и телекоммуникационные вышки
- Коммерческая и жилая недвижимость
- Объекты энергетики и инфраструктуры
Продукция Prevectron®
Prevectron® 3 TS10
Компактная модель с временем опережения 10 мкс для базовых задач молниезащиты.
Характеристики
| Артикул | По запросу |
|---|---|
| Эффективность (ΔT) | 10 мкс — опережение при срабатывании |
| Станд. отклонение σPDA/σPTS | σPDA < 0,65 σPTS |
| Выдержанный удар молнии (10/350 мкс) | Iimp = 100 kA (нормативное испытание) |
| Макс. выдержанный удар | Imax = 207 kA (Unicamp) |
| Вес нетто | 3 кг |
| Обнаружение нисходящего лидера | Непрерывное измерение электрического поля (ΔE/Δt) |
| Условия развития восходящего стримера | Optimax® — запатентованная технология оптимизации |
| Пусковой механизм | Искрение за счёт импульса высокого напряжения |
| Внутренняя схема | 3 независимых синхронизированных модулей |
| Центральный наконечник | Непрерывная электропроводимость, сечение 315 мм² — никелированная медь |
| Металлический корпус | Нерж. сталь 316, электромагнитное экранирование |
| Тестирование на работоспособность | Специальный тестер |
| Обслуживание | Заменяемые модули |
| Гарантийный срок | 5 лет |
| Крепление на мачте | Резьба M20 |
| Соединение с токоотводом | Специальный соединитель в комплекте |
| Размеры упаковки | 438 × 228 × 220 мм |
| Аксессуары в комплекте | Соединитель для токоотвода, шестигранный ключ |
| Вес брутто | 4,75 кг |
| Материал | Подлежит 100% переработке |
| Сертификация | NF C 17 102:2011, приложение C — сертификат Bureau Veritas №6275241/2/1/3 |
| Дополнительный сертификат | Qualifoudre — сертификат Ineris №051166662001 |
Prevectron® 3 TS25
Модель среднего класса с временем опережения 25 мкс.
Характеристики
| Артикул | По запросу |
|---|---|
| Эффективность (ΔT) | 25 мкс — опережение при срабатывании |
| Станд. отклонение σPDA/σPTS | σPDA < 0,65 σPTS |
| Выдержанный удар молнии (10/350 мкс) | Iimp = 100 kA (нормативное испытание) |
| Макс. выдержанный удар | Imax = 207 kA (Unicamp) |
| Вес нетто | 3 кг |
| Обнаружение нисходящего лидера | Непрерывное измерение электрического поля (ΔE/Δt) |
| Условия развития восходящего стримера | Optimax® — запатентованная технология оптимизации |
| Пусковой механизм | Искрение за счёт импульса высокого напряжения |
| Внутренняя схема | 3 независимых синхронизированных модулей |
| Центральный наконечник | Непрерывная электропроводимость, сечение 315 мм² — никелированная медь |
| Металлический корпус | Нерж. сталь 316, электромагнитное экранирование |
| Тестирование на работоспособность | Специальный тестер |
| Обслуживание | Заменяемые модули |
| Гарантийный срок | 5 лет |
| Крепление на мачте | Резьба M20 |
| Соединение с токоотводом | Специальный соединитель в комплекте |
| Размеры упаковки | 438 × 228 × 220 мм |
| Аксессуары в комплекте | Соединитель для токоотвода, шестигранный ключ |
| Вес брутто | 4,75 кг |
| Материал | Подлежит 100% переработке |
| Сертификация | NF C 17 102:2011, приложение C — сертификат Bureau Veritas №6275241/2/1/3 |
| Дополнительный сертификат | Qualifoudre — сертификат Ineris №051166662001 |
Prevectron® 3 S40
Базовая модель линейки Prevectron® 3 с временем опережения 40 мкс — для большинства стандартных объектов.
Характеристики
| Артикул | P1523 |
|---|---|
| Эффективность (ΔT) | 40 мкс — опережение при срабатывании |
| Станд. отклонение σPDA/σPTS | σPDA < 0,55 σPTS |
| Выдержанный удар молнии (10/350 мкс) | Iimp = 100 kA (нормативное испытание) |
| Макс. выдержанный удар | Imax = 207 kA (Unicamp) |
| Вес нетто | 3 кг |
| Обнаружение нисходящего лидера | Непрерывное измерение электрического поля (ΔE/Δt) |
| Условия развития восходящего стримера | Optimax® — запатентованная технология оптимизации |
| Пусковой механизм | Искрение за счёт импульса высокого напряжения |
| Внутренняя схема | 3 независимых синхронизированных модулей |
| Центральный наконечник | Непрерывная электропроводимость, сечение 315 мм² — никелированная медь |
| Металлический корпус | Нерж. сталь 316, электромагнитное экранирование |
| Тестирование на работоспособность | Специальный тестер |
| Обслуживание | Заменяемые модули |
| Гарантийный срок | 5 лет |
| Крепление на мачте | Резьба M20 |
| Соединение с токоотводом | Специальный соединитель в комплекте |
| Размеры упаковки | 438 × 228 × 220 мм |
| Аксессуары в комплекте | Соединитель для токоотвода, шестигранный ключ |
| Вес брутто | 4,75 кг |
| Материал | Подлежит 100% переработке |
| Сертификация | NF C 17 102:2011, приложение C — сертификат Bureau Veritas №6275241/2/1/3 |
Prevectron® 3 S50
Усиленная версия с временем опережения 50 мкс для объектов повышенного риска.
Характеристики
| Артикул | P1533 |
|---|---|
| Эффективность (ΔT) | 50 мкс — опережение при срабатывании |
| Станд. отклонение σPDA/σPTS | σPDA < 0,5 σPTS |
| Выдержанный удар молнии (10/350 мкс) | Iimp = 100 kA (нормативное испытание) |
| Макс. выдержанный удар | Imax = 207 kA (Unicamp) |
| Вес нетто | 3,3 кг |
| Обнаружение нисходящего лидера | Непрерывное измерение электрического поля (ΔE/Δt) |
| Условия развития восходящего стримера | Optimax® — запатентованная технология оптимизации |
| Пусковой механизм | Искрение за счёт импульса высокого напряжения |
| Внутренняя схема | 4 независимых синхронизированных модулей |
| Центральный наконечник | Непрерывная электропроводимость, сечение 315 мм² — никелированная медь |
| Металлический корпус | Нерж. сталь 316, электромагнитное экранирование |
| Тестирование на работоспособность | Специальный тестер |
| Обслуживание | Заменяемые модули |
| Гарантийный срок | 5 лет |
| Крепление на мачте | Резьба M20 |
| Соединение с токоотводом | Специальный соединитель в комплекте |
| Размеры упаковки | 438 × 228 × 220 мм |
| Аксессуары в комплекте | Соединитель для токоотвода, шестигранный ключ |
| Вес брутто | 5,05 кг |
| Материал | Подлежит 100% переработке |
| Сертификация | NF C 17 102:2011, приложение C — сертификат Bureau Veritas №6275241/2/1/2 |
Prevectron® 3 S60
Максимальное время опережения 60 мкс в линейке Prevectron® 3 — для объектов с наивысшими требованиями к грозозащите.
Характеристики
| Артикул | P1543 |
|---|---|
| Эффективность (ΔT) | 60 мкс — опережение при срабатывании |
| Станд. отклонение σPDA/σPTS | σPDA < 0,4 σPTS |
| Выдержанный удар молнии (10/350 мкс) | Iimp = 100 kA (нормативное испытание) |
| Макс. выдержанный удар | Imax = 207 kA (Unicamp) |
| Вес нетто | 3,9 кг |
| Обнаружение нисходящего лидера | Непрерывное измерение электрического поля (ΔE/Δt) |
| Условия развития восходящего стримера | Optimax® — запатентованная технология оптимизации |
| Пусковой механизм | Искрение за счёт импульса высокого напряжения |
| Внутренняя схема | 6 независимых синхронизированных модулей |
| Центральный наконечник | Непрерывная электропроводимость, сечение 315 мм² — никелированная медь |
| Металлический корпус | Нерж. сталь 316, электромагнитное экранирование |
| Тестирование на работоспособность | Специальный тестер |
| Обслуживание | Заменяемые модули |
| Гарантийный срок | 5 лет |
| Крепление на мачте | Резьба M20 |
| Соединение с токоотводом | Специальный соединитель в комплекте |
| Размеры упаковки | 438 × 228 × 220 мм |
| Аксессуары в комплекте | Соединитель для токоотвода, шестигранный ключ |
| Вес брутто | 5,65 кг |
| Материал | Подлежит 100% переработке |
| Сертификация | NF C 17 102:2011, приложение C — сертификат Bureau Veritas №6275241/2/1/1 |
| Дополнительный сертификат | Qualifoudre — сертификат Ineris №051166662001 |
Prevectron® 3 Connect
IoT-модуль дистанционного мониторинга для всех 5 моделей Prevectron® 3 — передаёт статус громоотвода, уровень заряда батареи и качество сигнала GSM через личный кабинет indelec-connect.com.
Характеристики
| Артикул | P1586 |
|---|---|
| Адаптивность | Модуль Plug & Play для всех 5 моделей Prevectron®3 — заводское сопряжение по серийному номеру устройства |
| Удалённая информация | На сайте indelec-connect.com: статус громоотвода, уровень заряда батареи, качество сигнала GSM |
| Коммуникация | GSM/GPRS, четырёхдиапазонный, 2G и выше |
| Источник питания | Аккумулятор LiFePO4, 3200 мА·ч — 3,2 В |
| Заряд батареи | Монокристаллическая солнечная панель со стеклянным покрытием |
| Счётчик ударов молнии | Встроенный счётчик типа 1, запатентованная бесконтактная технология, Iimp min = 2 kA, Iimp max = 100 kA |
| Центральная штанга модуля | Полная электрическая непрерывность, сечение 200 мм² — никелированная медь |
| Подключение к Prevectron | Fast Connect Technology — система подключаемых модулей |
| Диапазон рабочих температур | -15°C … +55°C |
| Относительная влажность | 0–100% |
| Максимальная рабочая высота | 4000 м над уровнем моря |
| Степень защиты IP | IP54 |
| Крепление на шесте | Резьба M20 |
| Обслуживание | Комплект замены аккумулятора, арт. P1599 |
| Гарантия (без аккумулятора) | 5 лет |
| Габаритные размеры упаковки | 470 × 250 × 165 мм |
| Общий вес | 3,0 кг |
| Сертификация | Qualifoudre — сертификат Ineris №051166662001; ISO 9001:2015 — сертификат Bureau Veritas; счётчик молний по IEC 62561-6:2018 v2; маркировка CE — аттестация IND-CE-16122020 |

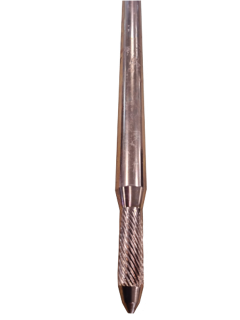

Стержни заземления сталь/медь
Стальные стержни заземления с медным покрытием 254 мкм для устройства контура заземления молниезащиты.
Характеристики
| Артикул | P7043 (Ø14,3 мм) / P7033 (Ø17,2 мм) |
|---|---|
| Материал | Сердцевина — сталь S235JR, покрытие — медь 254 мкм |
| Диаметр | 14,3 мм / 17,2 мм |
| Длина | 2000 мм (оба варианта) |
| Вес | 2,485 кг (P7043) / 3,765 кг (P7033) |
| Стандарт | EN 62561-2 |
| Ударный наконечник | P7035 — для Ø14,3 мм, 0,2 кг / P7036 — для Ø17,2 мм, 0,3 кг |
| Соединительная муфта | P7037B — для Ø14,3 мм, 0,1 кг / P7038 — для Ø17,2 мм, 0,2 кг |

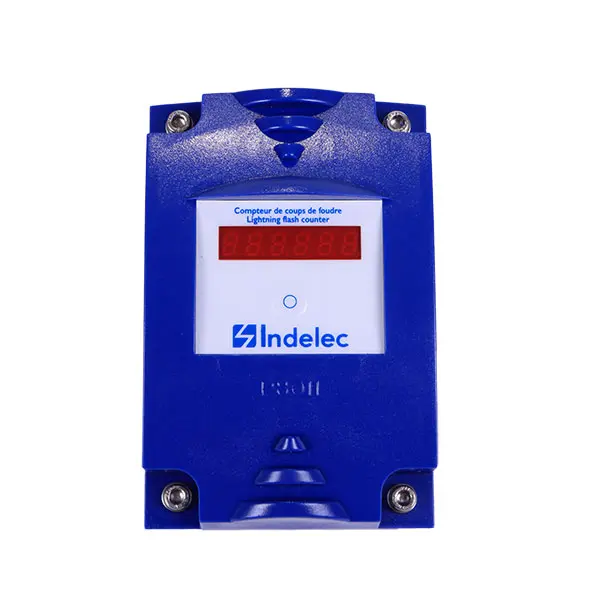

Цифровой счётчик разрядов молнии
Цифровой счётчик разрядов молнии для контроля срабатывания системы молниезащиты.
Характеристики
| Артикул | P8011 |
|---|---|
| Минимальный ток обнаружения Id | 1 kA |
| Максимальный ток обнаружения Imax | 100 kA |
| Необнаруживаемый ток (Id/3) | 333 A |
| Степень защиты IP | 67 |
| Вес нетто | 0,700 кг |
| Индикатор | Цифровой, 6 разрядов |
| Принцип регистрации | За счёт индукции при прохождении тока молнии по токоотводу |
| Контроль исправности | Специальный тестер, арт. P8015 |
| Обслуживание | Заменяемые литиевые батареи, арт. P8017 |
| Гарантия | 18 месяцев |
| Подключение к токоотводу | Специальные зажимы (в комплекте) |
| Сертификация | EN 50164-6, сертификат №0002010001A |
Мачты для молниеотводов (оцинкованные)
Оцинкованные телескопические мачты для установки молниеприёмников Prevectron® на высоту до 6,5 м без использования оттяжек.
Характеристики
| Артикулы | P2001B / P2002 / P2003 / P2004 |
|---|---|
| Описание секций | 1-я секция (P2001B), 2-я секция (P2002), 3-я секция (P2003), 4-я секция (P2004) |
| Длина секций | 2,00 м / 2,00 м / 2,00 м / 3,00 м |
| Диаметр секций | 35 мм / 42 мм / 50 мм / 50 мм |
| Вес секций | 3,250 кг / 5,000 кг / 4,700 кг / 7,300 кг |
| Материал | Оцинкованная сталь (горячее цинкование внутри и снаружи) |
| Наконечник (1-я секция) | Резьба M20 для крепления молниеотвода |
| Соединение секций | Зажимные винты из нержавеющей стали с водонепроницаемыми втулками |
| Мачта 3,75 м | P2001B + P2002 |
| Мачта 5,5 м | P2001B + P2002 + P2003 |
| Мачта 6,5 м | P2001B + P2002 + P2004 |
Сертификаты и протоколы испытаний
Схемы подключения
Схема подключения молниеотвода
Типовая схема подключения молниеприёмника, токоотвода и контура заземления.
Видео
Prevectron® 3 в работе
Prevectron® Connect — обзор
Принцип работы Prevectron®
Сравнение: активный и пассивный молниеотвод
Как возникает молния
Реальные кадры удара молнии — Коста-Рика
Реальные кадры удара молнии — стадион
Нужна консультация по подбору решения?
Наши специалисты помогут подобрать материалы под ваш проект и рассчитают потребность.
